毫米波烟雾测试仪

1)概述
本设备主要用于测试烟雾对8mm电磁波的遮掩能力的研究。也可以应用于各种毫米波传输衰减的测试实验设备和系统中。可以长期记录分析数据和自动生成实验报告。
2)主要用途
该设备主要用于测试烟雾对毫米波电磁波的遮蔽能力的研究,系统可通过在发射端发射可控功率大小的毫米波信号,通过烟雾衰减后,在接收端对接收到的毫米波信号变化进行分析处理,可自动计算出烟雾对毫米波随时间变化的透过率和衰减值,可自动测量、记录、显示烟雾释放前后的毫米波能量在穿过烟雾时其能量随时间的变化曲线,并可对记录进行存储、打印等处理。
3)系统组成
产品包括微波功率(可控)发射单元、接收单元、计算机控制系统、采集处理系统及烟雾箱组成。
4)工作原理

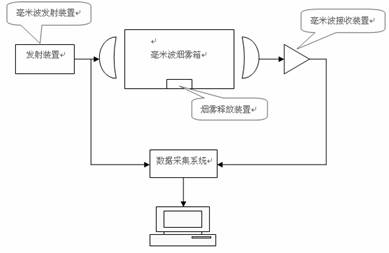

系统工作原理框图
4-1)毫米波发射装置
发射装置由振荡器、放大倍频组件、天线等组成。振荡器产生X波段微波信号,经放大倍频组件倍频后产生毫米波频率的信号,功率>100mw,经耦合器、隔离器到透镜天线发射。耦合器件检测到发射功率,作为单片机采集信号源,通过单片机可以控制放大倍频组件的工作电压从而控制发射功率。
4-2)毫米波接收装置
接收装置由天线、微波低噪声放大器、检波器等组成。当毫米波功率可控的信号经过烟雾箱后,接收天线对信号进行接收,经过低噪声放大器、检波,输送到单片机作为接收端采集信号。
4-3)数据采集处理系统
可通过上位机软件控制衰减数据采集处理系统,对发射端信号功率电平进行控制和检测,结合对接收端的信号功率电平进行检测采集,并将采集得到的进行实时处理,然后将处理结果反馈给上位机软件。由上位机软件对采集及控制数据进行分析处理,形成释放烟雾前后的毫米波能量随时间的变化情况,并经过计算形成烟雾对毫米波随时间变化的透过率和衰减分贝值,最后绘制出烟雾对一定功率或能量波的衰减程度的波形曲线特性图。同时上位机实时监视各设备的状态情况,并监控采集状态,测量和记录测量结果,并可将测量结果记录进行保存、浏览、打印及各种分析。
5)外形结构
本系统采用模块化设计方案,整体采用铝型材设计,利用大量各种通用接口可方便快速安装设置。

    毫米波烟雾测试系统样机          毫米波发射装置            毫米波接收模块

6)技术指标
发射装置:频率范围:30-100 GHz (单频或5%带宽扫频)
        频率准确度:±0.1GHz
        输出功率:>100mW
        输出功率动态范围:≥20dB
        输出功率分辨力:0.5dB
        功率稳定性:±2dB/h
接收装置:频率范围:30-100 GHz (与发射频率相同)
接收灵敏度:≥-50--80dBm
收/发天线:天线增益:≥29-50 dB(视用户使用用途和需求而定)
        3dB波束宽度≤6°
        副瓣电平:<-20dB
        天线输入驻波:<1.5
系统供电:220V 50Hz
7)软件实现界面及测试数据
