低高度动中通卫星通信天线系统

产品名称:低高度动中通天线
产品型号:HD-120MCES1
     HD-120MCES1型低高度动中通天线采用弧形抛物面馈源和偏馈抛物柱形反射面复合天线原理,并采用西安恒达微波公司研制的专利产品低高度卫通方位汇环组件、双路双工极化跟踪器组件等高技术产品,使本天线的高度降低到280毫米(含天线罩),天线的发射增益达到37dB。
技术指标:
工作频率:接收:12.25-12.75GHz
发射:14-14.5GHz
天线增益:接收:≥34dB (F=12.25GHz)
发射:≥37 dB (F=14.00GHz)
天线极化:线极化
交叉极化隔离度:≥28dB
波束覆盖范围:方位:360°连续
俯仰:25°~70°
极化:±95°
天线外形尺寸:Φ1250*280mm(含天线罩)

天线测试数据:
旁瓣及其包络图(方位面,发射频段)


图1 发射频段F=14.25GHz天线方位包络图

注:  包络线:


=35dB





方位及俯仰方向图

图2 发射频段F=14.25GHz天线方位                    图3 接收频段F=12.25GHz天线方位
及俯仰±15度方向图                                及俯仰±15度方向图
天线交叉极化

图4 发射频段F=14.25GHz天线交叉极化图        图5 接收频段F=12.5GHz天线交叉极化图(XPD
(0°):33.5dB)                           (XPD(0°):28.4dB)

本整机由西安恒达微波与西安航天恒星科技实业(集团)公司合作开发成功!
整机业务联系电话:029-85339328
4.1.2 低高度卫通方位汇环组件

产品名称:低高度卫通方位汇环组件
产品型号:HD-120LHRJ10A & HD-120LHRJ10B
     HD-120LHRJ10A & HD-120LHRJ10B型低高度卫通方位汇环组件采用低高度双路微波发射接收旋转关节、精密绝对值角码器(HD-120LHRJ10A)或精密旋转变压器(HD-120LHRJ10B)和低高度汇流环组成。其中包含2路微波信号旋转关节,2路电源汇环,6路信号汇环和精密绝对值角码器或精密旋转变压器。该产品优良的微波性能和低高度性能,为低高度动中通,低高度动中收天线产品的实现做出贡献。
技术指标:


双路微波关节

汇流环

参数

CH1

CH2

电源环:2路

信号环:6路

频率(GHz)

14-14.5

0.9-2.05

电流:20A

导线:AFR-250-0.2

VSWR

≤1.2

≤1.2

VSWR (WOW)

≤0.05

≤0.05

导线:AFR-250-0.5
每路用4根引出

LOSS(dB)

≤0.3

≤0.4

LOSS WOW(dB)

≤0.05

≤0.05

ISO(dB)

≥50

≥50

相对湿度

90±3%

工作转速:10 rpm

材料

黄铜

接口

BJ120

SMA-50K

旋转变压器 BR2704N11

角位速度数字转换器 FB9414PA

激励电压

AC7V rms 10KHz

测角精度:±6.3’

变压比

0.5±5%

电气误差

±10’ max

相移

±10°max

剩压

20mV max

输入电流

50mA

输入阻抗

140Ω±20%

输出阻抗

120Ω±20%

工作温度

-55°C~+155°C

外形图:

4.1.3 低高度卫通方位汇环组件

产品名称:低高度卫通方位汇环组件
产品型号:HD-120LHRJ14A & HD-120LHRJ14B
     HD-120LHRJ14A & HD-120LHRJ14B型低高度卫通方位汇环组件采用低高度双路微波发射接收旋转关节、精密绝对值角码器(HD-120LHRJ14A)或精密旋转变压器(HD-120LHRJ14B)和低高度汇流环组成。其中包含2路微波信号旋转关节,2路电源汇环,10路信号汇环和精密绝对值角码器或精密旋转变压器。该产品优良的微波性能和低高度性能,为低高度动中通,低高度动中收天线产品的实现做出贡献。
技术指标:


双路微波关节

汇流环

参数

CH1

CH2

电源环:2路

信号环:10路

频率(GHz)

14-14.5

0.9-2.05

电流:20A

导线:AFR-250-0.2

VSWR

≤1.2

≤1.2

VSWR (WOW)

≤0.05

≤0.05

导线:AFR-250-0.5
每路用4根引出

LOSS(dB)

≤0.3

≤0.4

LOSS WOW(dB)

≤0.05

≤0.05

ISO(dB)

≥50

≥50

相对湿度

95±3%

工作转速:10 rpm

材料

黄铜

接口

BJ120

SMA-50K

旋转变压器 BR2704N11

绝对值角度编码器:SCH24AB-12H-06-64-01-S

激励电压

AC7V rms 10KHz

测角精度:±6’

变压比

0.5±5%

电气误差

±10’ max

相移

±10°max

剩压

20mV max

输入电流

50mA

输入阻抗

140Ω±20%

输出阻抗

120Ω±20%

工作温度

-55°C~+155°C

外形图:
s
4.1.4 双路双工极化跟踪器组件

产品名称:双路双工极化跟踪器组件
产品型号:HD-120CPDDPT & HD-120LPDDPT
     HD-120CPDDPT & HD-120LPDDPT型双路双工极化跟踪器组件采用高隔离的双路双工器、发射和接收极化合成器,发射极化跟踪器、接收极化跟踪器、跟踪电机,电机驱动器等组成。该产品高的隔离度,低的插入损耗和精确的极化跟踪性能,为低高度动中通天线产品的实现做出贡献。
HD-120CPDDPT型双路双工极化跟踪器组件适合于采用圆极化分离技术的天线系统中使用。HD-120LPDDPT型双路双工极化跟踪器组件适合于采用线极化分离技术的天线系统中采用。
技术指标:
工作频率:公共端口:12.25-14.5GHz(10.75-14.75GHz)
接收端口:12.25-12.75GHz
发射端口:13.75-14.50GHz
收发隔离: > 85dB
V S W R : ≤ 1.5
插入损耗: ≤ 0.8 dB
极化角度跟踪范围: ±95°
极化角度跟踪精度: ≤ 0.2°
电机电压:DC12V
控制接口:RS232

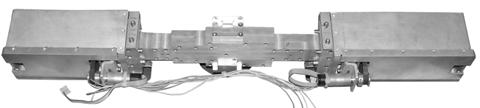

外形图:


4.1.5 (接收)极化跟踪器
产品名称:(接收)极化跟踪器
产品型号:HD-120RCPT & HD-120RLPT
     HD-120RCPT型接收通道极化跟踪器,对来波极化已经通过双圆极化分离的双通道信号作为极化跟踪器的输入,再采用圆极化合成为线极化的工作原理,通过电机驱动极化器与来波极化匹配,从而实现极化跟踪。
     HD-120RLPT型接收通道极化跟踪器,对来波极化已经通过双线极化分离的双通道信号作为极化跟踪器的输入,再采用正交模耦合器合成为线极化的工作原理,通过电机驱动极化器与来波极化匹配,从而实现极化跟踪。
因此:
HD-120RCPT型,适合于采用圆极化分离技术的天线系统中使用。
HD-120RLPT型,适合于采用线极化分离技术的天线系统中使用。
技术指标:
工作频率:10.75-12.75GHz     插入损耗:≤0.3 dB
极化角度范围:极化:±95°   电机电压:DC12V
控制接口:RS232

4.1.6 (发射)极化跟踪器
产品名称:(发射)极化跟踪器
产品型号:HD-120TCPT & HD-120TLPT
     HD-120TCPT型发射通道极化跟踪器,对发射波极化通过电机驱动极化器与需要的发射线极化方向匹配。再通过双圆极化器和正交模耦合器分离为双通道圆极化信号,在天线的圆极化分离器合成为想要的发射线极化波,从而实现发射极化的跟踪。
     HD-120TLPT型发射通道极化跟踪器,对发射波极化通过电机驱动极化器与需要的发射线极化方向匹配。再通过正交模耦合器分离为双通道线极化信号,在天线的正交线极化分离器合成为想要的发射线极化波,从而实现发射极化的跟踪。
因此:
HD-120TCPT型,适合于采用圆极化分离技术的天线系统中使用。
HD-120TLPT型,适合于采用线极化分离技术的天线系统中使用。
技术指标:
工作频率:13.75-14.5GHz      插入损耗:≤0.3 dB
极化角度范围:极化:±95°   电机电压:DC12V
控制接口:RS232
