天线远场(幅度)测量系统(30MHz–40GHz)

     天线远场(幅度)测量系统由辅助发射天线与支架,天线测试转台、信号接收机(频谱仪)、数据采集处理及控制器、天线远场测量软件及计算机组成。测试系统的频率范围可覆盖30MHz - 40GHz;远场区测试距离可达1-3000米。可测量天线幅度方向图、正交极化方向图、增益、波束宽度、旁瓣电平等,并可自动生成测试报告。
     辅助发射部分包括信号源、功率放大器(远距离时备用)、发射天线、天线支架组成。

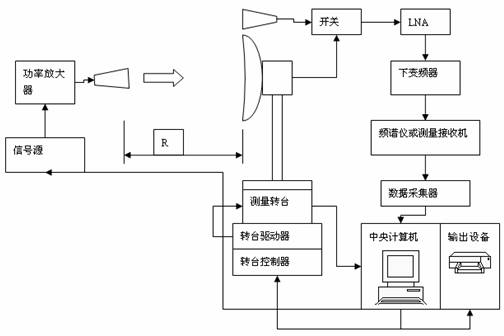

     测试部分由被测天线、标准增益天线、电缆(开关备用)、测试转台、接收机(可以是网络分析仪、频谱分析仪、测量接收机)、(LNA、下变频器毫米波测量备用)、数据采集器、数据处理软件和系统控制计算机等组成。方框图见下图:
