天线远场(幅度、相位)测量系统

     天线远场幅度/相位测量系统由辅助发射天线与支架,天线测试转台(X、Y、方位)、信号接收机采用矢量网络分析仪、数据采集处理及控制器、天线远场测量软件及计算机组成。测试系统的频率范围可覆盖30MHz - 40GHz。该系统可测量天线的远场幅度方向图、相位方向图和相位中心的位置、正交极化方向图、增益、波束宽度、旁瓣电平等,并可自动生成测试报告。
辅助发射部分包括信号源、功率放大器(远距离时备用)、发射天线、天线支架组成。
     测试部分由被测天线、标准增益天线、电缆(开关备用)、测试转台、接收机(矢量网络分析仪、幅相测量接收机)、(LNA、下变频器毫米波测量备用)、数据采集器、数据处理软件和系统控制计算机等组成。方框图见下图:

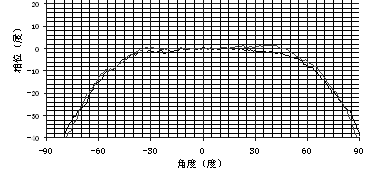

【相位方向图】
