HD-240RWM系列雷达测距仪

产品名称:雷达测距仪
产品描述
    本雷达测距仪采用雷达测距原理,由天线发射微波脉冲信号,在被测物表面产生反射,反射的回波信号又被雷达系统所接收。天线接收被测物表面反射回的微波脉冲信号,并将其传输给电子部件,通过微处理器对信号进行处理,识别微波脉冲在物料表面所产生的回波信号,根据时间行程原理自动计算获得雷达测距仪和目标的距离信息,经数据滤波处理、显示、固态存储,最后由通信接口输出距离信息数据和仪器状态等。
产品特点:
1、直流供电,低功耗。
2、体积小,重量轻。
3、安装稳定简单,维护方便。
4、采集精度高,分辨率高。
5、密封防雨。
6、具备防雷功能。
7、仪器完全免维护,具备传感器保护,抗凝露和水滴。
微波采集技术要求
1、外壳采用铝制机壳,可密封防雨;符合IP65标准。
2、微波天线,微波模块,采集电路等安装于壳体内;
3、外壳参考水平面安装圆形水平气泡,作为其安装基准;
4、安装方式采用铝法兰结构;
5、电源输入和数据输出接口通过外壳向下面的防水航空插座连接;
6、工作电源直流12V,功耗<22mA;
7、整体重量<1kg;
8、垂直安装于固体面或静止水面测量误差±3mm;
9、上电至输出第一个有效数据时间<5秒;
10、信号处理滤波控制,采集样本数,数据处理方法,有效数据范围和输出时间等通过通讯接口可设置;
11、通讯接口采用CAN总线接口;
13、通讯协议按MODBUS或自定义数据包方式;
14、无有效回波或检测不到回波,采集数据在有效数据范围外时可输出错误状态。
主要应用场合
1、河道水文监测;
2、化工和石化储存器及工艺储罐;
3、制药业反应器;
4、食品与饮料制造业;
5、炼油工艺容器;
6、水及污水处理;
7、水电力发电及水坝;
8、水泥、粉末、油船、海关、冶金、石化、化工等重要的国民经济领域。
技术参数


项目

参数名称

型号

HD-240RWM20

HD-240RWM30

HD-240RWM40

1

频率

24GHz

24GHz

24GHz

2

测量距离

20米

30米

40米

3

测距原理

调频连续波FMCW

4

精度

±3mm

±4mm

±5mm

5

分辨率

0.3mm

6

供电电压

DC 12V/1A

7

数据通信接口协议

CAN通信协议

8

输出电缆

屏蔽数据线

9

天线

喇叭天线(铝合金材质)

10

外壳材料

铝合金

11

外壳防护等级

IP65

12

总重量

2.5kg

3kg

5kg

外形图及安装示意图

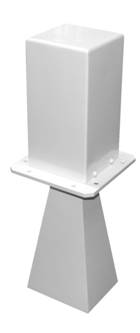

          产品外形图                                     安装示意图
