国内毫米波太赫兹安检成像厂家最全整理
浏览次数:1     发布时间:2018-01-18
本文转载自“射频百花潭”公众号《国内毫米波太赫兹安检成像厂家最全整理》
毫米波、太赫兹以往主要应用于军事太空等领域,由于成本高昂,民用场合都是望而却步。近几年,半导体技术取得长足的发展,随着国内外半导体公司毫米波芯片的商业化,毫米波芯片成本大幅下降,使得毫米波、太赫兹安检成像成为可能。



按工作方式分类:
1. 主动式成像
该技术工作原理和雷达类似,设备首先向人体辐射毫米波,而后通过接收器检测和人体进行相互作用后的毫米波电磁场,从而对人体进行成像。

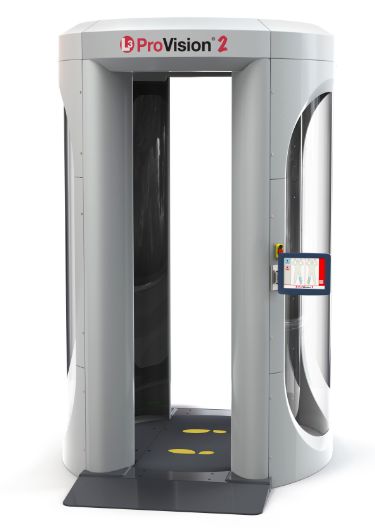

其典型代表有L-3公司的ProVision系列。该产品已在各大机场获得广泛应用。


250 个机场和众多非航空客户对 ProVision ATD ProVision 2 系统的全球采购量已超过 2000 套,采用紧凑型外观设计的 ProVision 2 适用于空间狭小、高度较低(2.4 /8 英尺)的安检区域。通过采用与广泛部署的 ProVision ATD 系统同样健壮稳定的探测能力、高通过率、无图像隐私与安全性配置,ProVision 2 增强了在任何安检站的安全性。

ProVision 2 为旅客带来了便捷、简单和高效的体验,旅客在 1.5 秒的扫描时间内只需保持一个固定姿势。系统可为客户执行所有工作,无需特殊运动或移动。

ProVision 2 无图像解决方案可消除隐私顾虑。先进软件可处理扫描数据并自动确定旅客是否可以通关。ProVision 2 为客户提供可升级技术平台,可通过软件升级增强对不断发展或即将出现的新威胁的抵御能力。
自动目标探测
快速执行旅客安检,探测包括金属和非金属在内的多种航空威胁目标:武器、标准和自制爆炸物(片状和块状)、液体、凝胶、塑料、粉末、金属、陶瓷以及其他物质等。每小时扫描 200 - 300 人(视具体应用场合而定)。

2. 被动式成像

其典型代表产品有NorthropGrumman 公司的NGC系统。优点是通过检测目标自身的毫米波辐射实现成像,无主动辐射,对人体绝对安全,利用毫米波段的穿透能力实现人体藏匿危险物的检测。

按扫描方式分类:

1. 平面式扫描

实现相对简单,方位向分辨率可以达到四分之一波长,但是人体侧面相对模糊。

2. 圆柱式扫描

克服了平面扫描模式侧面成像差的特点,不过设备所占用的空间比较大。

3. 扇式扫描

扇束成像方法实质上是对扫描速度和成像分辨率的折中处理,以牺牲水平方向分辨率为价实现较快的扫描。

按成像原理分类:

1. 焦平面成像系统(Focal Plane)

2. 近距离合成孔径雷达(SyntheticAperture adarSA)

按频率分类:

1. 3mm8mm为主。

2. 其他频率也广泛应用,包括:24-30GHz35-40GHz60GHz70-80GHz80-90GHz140GHz200GHz250GHz350GHzTHz更高频率等。

当然不少厂家既有主动式也有被动式,既有平面式扫描也有圆柱式扫描,既有3mm也有8mm等。

国内公开报道的主要厂家:

同方威视
华讯方舟
航天科工335
航天科工25所,203
中科院上海微系统所
中电38
中电50
北京航空航天大学
上海理工大学
哈尔滨工业大学
公安部第一研究所
航天十一所/航天易联
四川益丰电子
中国科学院电子学研究所李超团队
还有安徽启路达……..

部分厂家介绍:

1.同方威视
同方威视MW1000AA人体安检仪是一款主动式毫米波成像设备,基于毫米波全息成像技术,采用通道门式设计,被检人在通道门中指定位置停留不到2秒的时间,即可得到其全身毫米波全息图像,包括被检人可能藏匿的各种金属、陶瓷、液体、毒品、爆炸物等违禁品的图像。随后,MW1000AA人体安检仪内置的自动识别算法将分析图像并自动给出这些违禁品的位置信息,显示在一幅人体卡通图上。

ECAC标准测试在民航领域具有广泛的全球影响。此次同方威视MW1000AA人体安检仪通过ECAC标准测试,意味着该产品获得了欧盟民航市场的销售资格,也意味着“中国智造”将获得更多世界认可,为同方威视开拓全球市场奠定了基础。

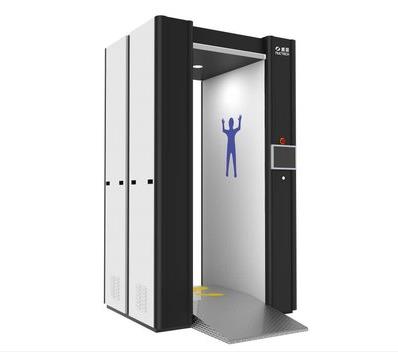

同方威视WM1000AA毫米波人体安检仪外观图

2. 华讯方舟

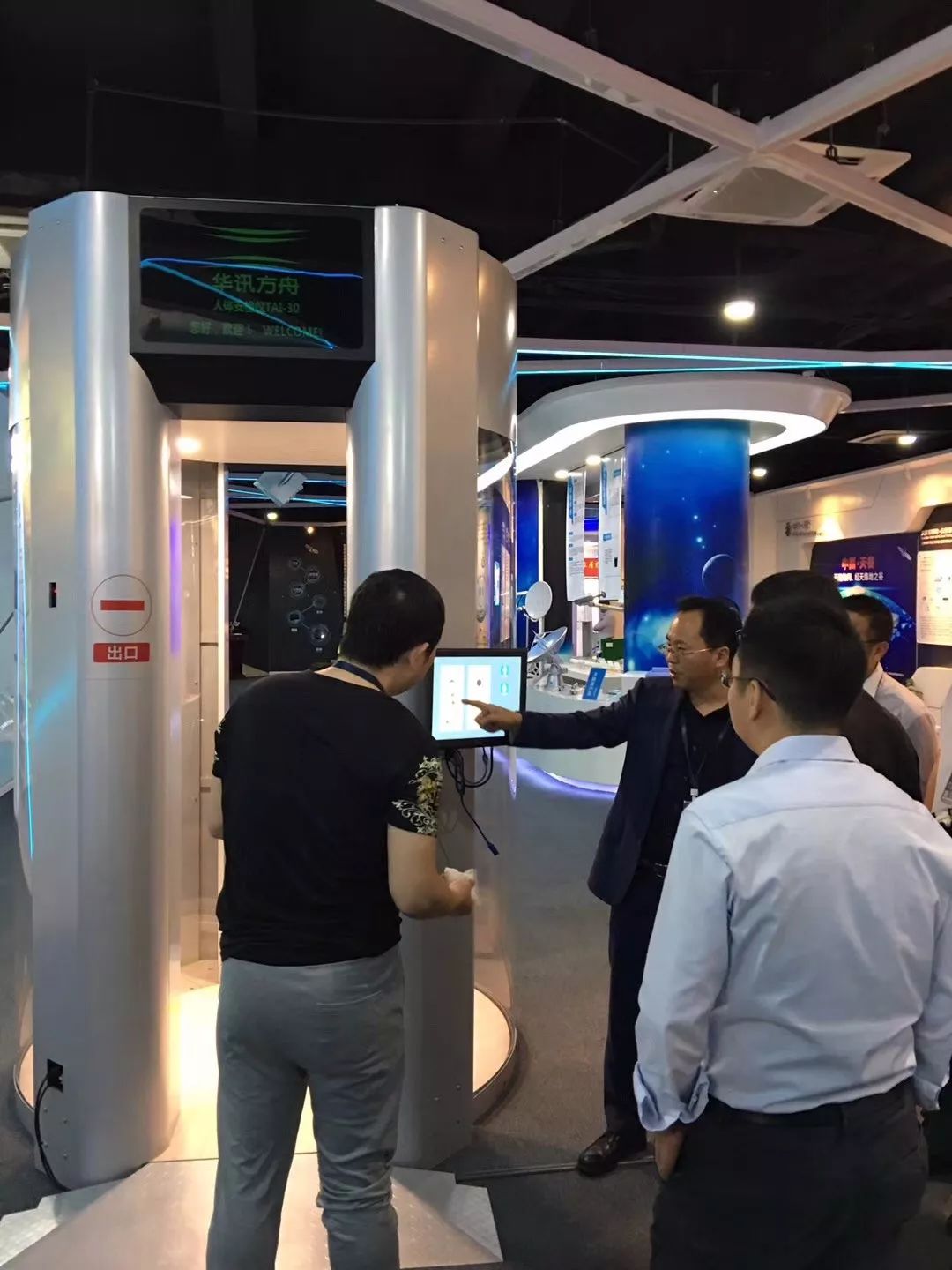

全球领先的移动宽带网络综合服务商华讯方舟科技有限公司(以下简称华讯方舟)携该公司自主研发的TAI-30亚太赫兹人体安检仪具有穿透性强、信噪比高、成像速度快、成像分辨率高、检测金属和非金属、漏检率极低、非接触式检测、对人体无伤害等特性,而且易操作,尊重个人隐私。在深圳机场和地铁有安装使用。


3.航天科工335

三院35所先后突破多项关键技术瓶颈,研制出的改进型毫米波安检门累计申请和获得相关专利近30项。35所改进型毫米波安检门的空间分辨率、扫描速度等多项关键技术指标均达到同类产品世界先进水平。该产品已通过国家安全生产检测技术中心的人体辐射安全性检测,已在新疆乌鲁木齐机场等场所试用,近期还将在北京首都国际机场试用,应用前景广阔。

352015年报道,获得100套安检门销售合同,总金额超过1亿元。

4. 航天科工203所,25

航天203所承担的北京市科委科技计划课题“毫米波主动式三维扫描人体安检系统”顺利通过验收评审。北京市科委社会发展处及可持续发展科技促进中心、航天二院民品部的有关人员出席了此次验收会。

该课题是航天203所第一个获得北京市财政科技经费拨款支持的课题,课题的前期立项,后期的顺利实施和验收为该所今后民用产业发展领域的拓展打开了思路,提供了经验,提升了该所在民用产业领域的影响力。

2014年昆明暴力事件发生后,越来越多的人将目光投注在城市安保系统设施上。近日,航天科工二院25所研制的“被动式毫米波安检成像设备”顺利完成工程样机研制,其温度灵敏度、空间分辨率等多项关键技术指标达到同类产品世界先进水平,在国内首次实现了被动人体成像探测技术的产品化。

“被动式毫米波安检成像设备” 通过被动接收人体的辐射信号进行成像和安检,从原理上避免了主动辐射微波信号对人体健康存在的潜在风险。与手持式安检设备相比其通过率提高近一倍。可以检测出人体衣物掩盖下的爆炸物、毒品、枪支、刀具、光盘等隐匿物,其识别范围远大于金属检测门等现有安检设备。各分系统拆装方便、易于维护。该设备可用于机场、边防、政府、企业要害部门出入人员的快速安检,能够快速检测出人体衣物掩盖下的爆炸物、毒品、枪支、刀具、光盘等隐匿物,其识别隐匿物品的范围远大于金属检测门等现有安检设备,具有广阔的市场前景。

5. 中科院上海微系统所

中科院杭州射频识别研发中心是为数不多的具备从核心元器件到系统到核心成像算法的研制土动毫米波全息三维成像的科研单位。目前的目标应用场景暂为各大机场,根据市场调研,在5年后每年有100台的装机量。L3公司产品售价国外为80万,对我们国内售价是100-120万。作为自土研发的产品,我们的成本与L3公司相比必将大为减少,从而具有广阔的市场前景,预计以后可扩展到各大公共场所进行应用,年销售额可达上亿元。

技术优势:

目前国外在该领域做得最好的公司是美国的L-3公司,其主动毫米波成像安检产品Provision2已经在世界各地机场应用,其成像扫描时间为1.55,可在3s内提供完整的多向视图,其在xy平面内的分辨率小十1 cmo国内大多科研机构也有进行毫米波安检成像仪的研制,大多采用被动成像的方案。与被动毫米波、太赫兹的二维成像相比,主动毫米波全息成像可获得三维图像,图像分辨率也有明显提高,对需要高分辨成像结果的安检场合非常有利。与被动毫米波成像,X光探测,金属探测等安检手段相比,主动毫米波个息成像具有以下优点。

(1)、可用来探测金属、非金属武器,包括爆炸物;
(2)、毫米波可以穿透普通衣物并被人体和隐匿物反射
(3)、土动式毫米波图像具有比较好的图像对比度和空间分辨能力,显示隐匿物的位置和形状。
(4)、低剂量适度的毫米波是非电离的并目_对人体无害,易被公众接受。

6 中电38所、博微科技

2016111-6日,第十一届中国国际航空航天博览会在珠海召开。中国电子科技集团公司作为国家队,以“安全”、“智慧”为主线,通过防务、新型智慧城市、航空航天三大展区以及雷达、浮空气球、电子对抗吊舱、特种车辆等大型装备室外展区亮相珠海航展舞台。38所自主研制的博微太赫兹人体安检仪此次作为集团“安全”、“智慧”明星产品之一参与了此次“盛会”。

7 中电50

20141127日,举行的第三届上海军民两用技术促进大会上,中国电子科技集团公司第五十研究所(以下简称50所)自主研发的太赫兹成像探测系统首次亮相,该探测系统可在10米之外探测违禁物品,不仅安全无辐射,还可以避免安检员与乘客近距离接触带来的尴尬。

近年来,50所一直致力于太赫兹成像探测技术的研究,已成功研制出0.1THz0.2THz0.3THz等多个频段的太赫兹成像安检系统。目前,正在开发的太赫兹多频-多模成像安检设备,采用主、被动融合的多频段太赫兹成像探测技术,可进行大范围扫描成像,实现在人流量大的场合对危险品进行快速检测、识别和定位。


8北京航空航天大学

2014831日上午,以“创造的力量:大学与创新创业”为主题的“北京创新创业研讨会暨首届北京先进产业技术研究院新技术发布会”,在北京航空航天大学新落成的致真大厦一层大厅隆重举行。北京先进产业技术研究院发布了10项最新技术,其中由北京航空航天大学老师苗俊刚教授发明的“摄像式毫米波人体安检仪”可以隐蔽监视并快速识别各类危险品,具有很高的应用价值。据悉,该项技术已经获得4500万元的启动研发资金。

苗俊刚介绍,“摄像式毫米波人体安检仪”是国内研制的首套具有实时成像功能的毫米波人体安检仪,它通过接收人体自然辐射的毫米波信号,通过合成孔径实时成像技术,实现对人体及携带物品高分辨率实时成像,成像速度达24/秒,检测速度快,易于在人流密集的公共场所进行隐蔽监视。他表示,该设备可以同时检测多种金属、非金属物品,尤其对汽油、酒精等液体以及粉末、凝胶炸药具有很高的灵敏度。由于最远检测距离可达5米,所以设备不用接触人体,安全无辐射,可以广泛用于地铁、车站、博物馆、剧院、图书馆等公共场所。据了解,目前该项目已获启动资金4500万元,用于生产10台样机和未来两年的持续研发工作。

9上海理工大学

这款主动式太赫兹人体安检仪由上海理工大学上海市现代光学系统重点实验室主任庄松林院士指导,朱亦鸣教授课题组研发并搭建样机。目前,欧美等发达国家已经开始在部分机场启用采用太赫兹波的人体安检全身成像仪器,而上海理工大学研发的太赫兹人体安检仪,通过提高太赫兹成像的频率,达到了2秒左右就能快速实现人体全身成像的速度。

朱亦鸣教授介绍,这款仪器通过太赫兹信号对人体进行成像,并能够穿透如塑料、纸片、纺织品以及皮革等外包装材料,“看到”隐藏在包裹、行李、纸箱、衣物中的管制刀具、非法枪械等危险品等。更重要的是,它能有效识别诸如塑胶炸药、陶瓷刀、ABS手枪(3D打印工程塑料手枪)等非金属危险物品,这些在现有的X射线检查仪、金属探测门和手持金属探测器上是很难检测的。同时,不再需要人体辅助,就能快速对隐藏在身上的物品进行扫描,分辨藏匿于人体上的2cm大小的危险品,“哪怕是一枚小小的硬币,钥匙都不放过”。

10哈尔滨工业大学

据哈工大微波与天线技术研究所总工程师林澍介绍,目前国内的的安检设备主要是金属安检门、手持式金属探测器和X射线安检仪,都采用传统的主动发射电磁辐射的手段。前两者单次短时的安检不会对人体产生危害,但对孕妇和电磁过敏患者可能存在潜在的风险。

衣服兜里的一张纸条,铅盒锡纸伪装的爆炸物,都能在它“火眼金睛”下原形毕露,它叫“被动毫米波人体成像探测器”,日前在哈尔滨工业大学微波与天线技术研究所研制成功,技术指标达到世界先进水平,在国内首次实现了被动人体成像探测技术的产品化,填补了我国在毫米波成像领域的空白。专家表示,未来几年内它有望作为新型安检设备出现在机场、车站等。

11公安部第一研究所

Fiscan-SafeSearch是公安部第一研究所推出的被动式太赫兹安全检查设备。工作频率高达250GHz,几乎可以适应各种室内使用环境,对工作环境没有特殊的要求;并有针对室外环境应用的产品,具有强大的抗干扰能力。

设备无任何形式的辐射,可以面向孕妇、起搏器植入者等所有人群使用,安全并且不侵犯隐私,适用于重要场所保卫、海关、VIP检查等情景。设备已在多地形成应用,并在某国家首脑峰会中进行VIP要员检查。

设备具有以下特点:

(1). 体积小巧,安装简易; 可悬挂于墙壁、天花板处,方便隐藏,可进行隐藏式检查;
(2). 重量轻(24Kg),功耗低(130W)可使用电池,无需笨重的电缆线;方便移动,可多点部署,也可利用移动电车使用;
(3). 作用距离范围广:310m;可于不同距离进行连续性筛查,适用于较大人流量处;
(4). 智能被动式探测:该设备探测时无需人员主动配合,自行完成过往人群的测试,安检工程无需工作人员且速度快;

12航天十一所、航天易联

航天易联公司的被动式太赫兹人体安检仪作为高科技安检设备在第十一次G20峰会期间参与会议的安保工作,为保障G20会议的顺利进行贡献了一份力量。

航天易联被动式太赫兹人体安检仪凭借其零接触、无辐射、安全、快速检测、可检测多种违禁品物体等突出特点,对来往人员随身携带的隐匿于衣物下的违禁物进行有效检测,得到了相关领导及同行业专业人士的一致好评。

另据报道,中国航天科技集团公司第十一研究院(简称“十一院”)与俄罗斯威尔斯公司(velsysLLC)签署战略合作协议。双方将在太赫兹/毫米波人体安检成像技术领域开展国际合作,最终实现该技术的产业化,为中俄两国加强科技领域合作、联手参与国际竞争开辟一条新道路。

13四川益丰电子

四川益丰电子太赫兹被动人体安检仪采用非接触式无源被动成像,对人体安全无辐射,且支持静态及动态两种模式。其工作中心频率为3mm94GHz。目前在国内各展会有过展示,且成像效果优于市面其他产品。

有遗漏,请留言补充。
