波导缝隙阵列天线是在波导上开缝构成的天线。恒达微波最新研制生产的W波段波导缝隙阵列天线中心频率94GHz,频带覆盖范围90~98GHz,天线采用宽边开缝的形式,利用多层功分网络拓展天线带宽,相对带宽达到8.5%,效率高、剖面低。
天线阵列采用真空炉钎焊,整个天线尺寸38×38×10(mm),重量≤25g,具有尺寸小、重量轻,结构紧凑等特性,广泛应用于地面、机载、星载、弹载、舰载等雷达及通讯领域。

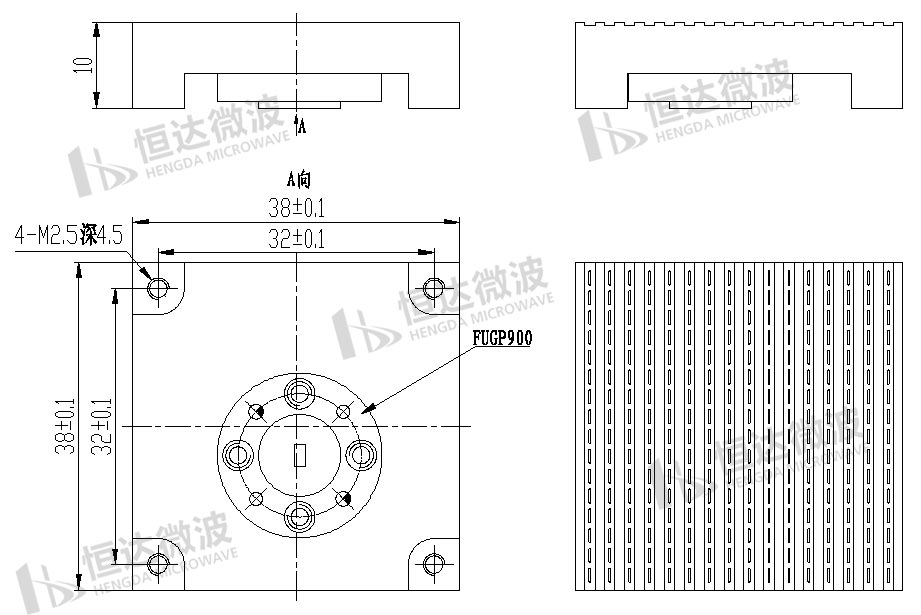

产品外形图

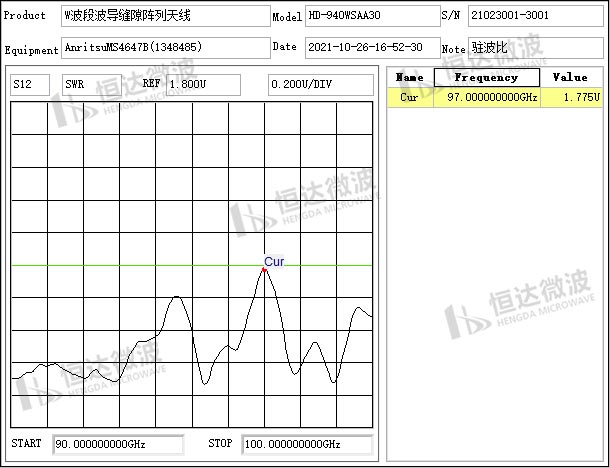

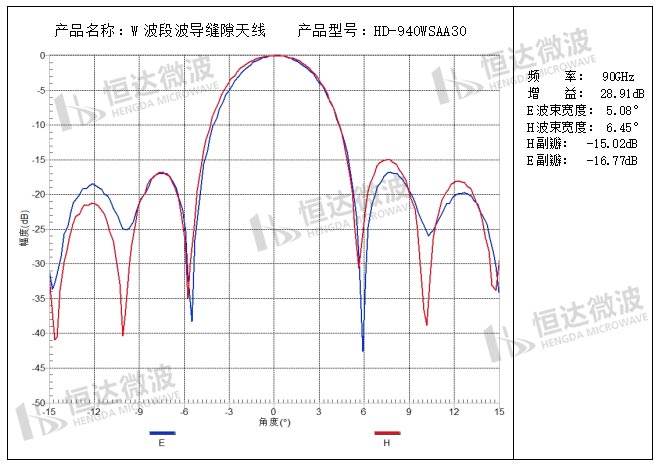

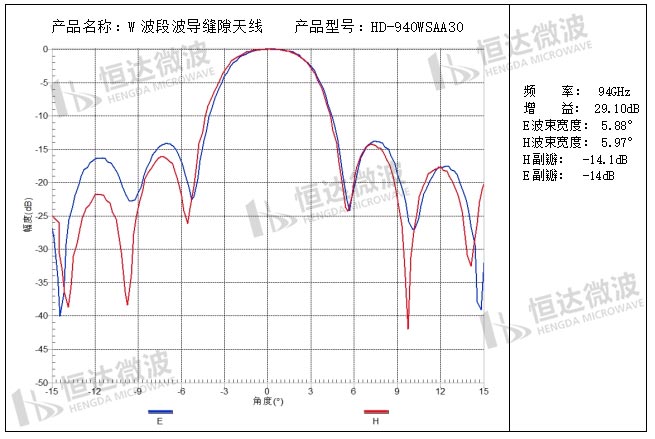

测试曲线
