波导大功率水负载（平均功率数百瓦至数百千瓦）是微波系统中常用的元件之一，其作用是用水吸收微波功率并转换成热能再由水带走。
HD系列新型波导水负载，采用恒达微波公司发明的多模辐射式波导结构，使得水隔离媒质远离负载波导腔，使波导自身的功率承受能力发挥到最高。具有功率容量更大、频带宽、体积小、重量轻、结构紧凑等优点。
对于各种波导类型如矩形波导、圆形波导、脊型波导、同轴接口等，以及对于各种传输模式如基模、高次模、TE或TM模等，都可以定制超大功率负载、实现良好的大功率宽带阻抗匹配。功率几乎不限！频率范围200MHz-300GHz内任意波导频段。
本文介绍恒达微波最新研制发明的毫米波圆波导TE01模大功率水负载，可以解决超大功率实验和超大功率设备的假负载。
技术指标：
|
产品型号 |
HD-320CWWHPL20K |
|
频率范围（GHz） |
29-32GHz |
|
驻波比 |
≤1.20 |
|
工作模式 |
TE01 |
|
平均功率 |
20KW |
|
峰值功率 |
60KW |
|
材料 |
铝 |
|
外形尺寸（mm） |
460×φ160mm |

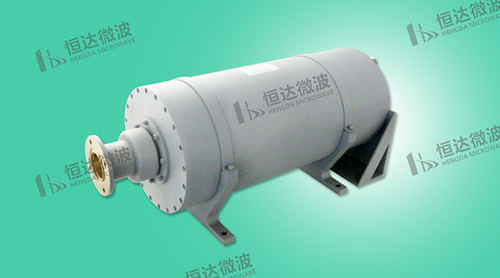

产品外形图：
测试曲线：
|
