【HD产品推荐】波导隔离器HD-900WISOT1
浏览次数:141     发布时间:2017-11-27
      隔离器主要应用在微波馈线链路中,常与微波信号源相连,实现微波信号单向传播。当微波信号正向传输时,传输能量损耗低;当微波信号反方向传输时,传输能量进入负载端,使得信号能量被负载吸收,起到隔离、去耦、保护信号源的作用。

      恒达微波研制和生产的HD-900WISOT1型3mm波导铁氧体隔离器,产品尺寸小,性能优良,具有驻波参数低,插入损耗小,功率稳定性高等特点;同时使用我司70K~110GHz矢量网络分析仪进行调试,测试得到的指标准确、精度高,在3mm微波器件中被广泛应用。欢迎咨询采购!




主要参数:
频率范围
92-94 GHz
驻波比 (VSWR)
≤1.35
插损 (IL)
≤1dB
隔离度(ISO)
≥16dB
正向通过功率
≤1W
反向承受功率
≤0.1W
工作温度
-20~+60℃
存储温度
-40~+65℃
外形尺寸
14X22X19.27(mm)
接口类型
FUGP900
材料及涂覆
铜材,镀金


一、驻波

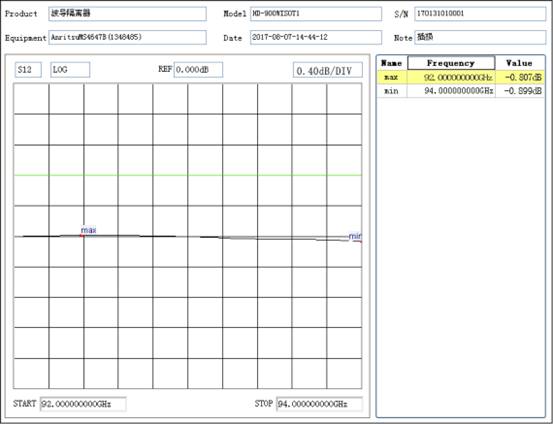

二、插损


三、隔离度
