当前,在毫米波等高频领域的开发,已成为商业及军事上的应用热点,然而毫米波及以上频段的波长较短,这对毫米波天线的加工和测试都带来的新的挑战。
恒达微波致力于毫米波天线的研究,在毫米波天线的研发、生产、测试等方面已积累了多年经验。以下这款毫米波介质透镜天线是恒达微波自主研发、生产的一款毫米波天线产品,可针对特定的波束宽度进行设计,副瓣电平优于-20dB,技术成熟。
毫米波介质透镜天线是一种具有高方向性的口径天线,拥有宽频带、高增益、低副瓣等优点。与阵列天线或电大尺寸天线相比,透镜天线除了可以极大地提高天线的增益,减小副瓣和减小阵列规模外,还具有结构简单、无遮挡、介质材料价格低廉、所需加工精度低,适合大批量生产等优势。
恒达微波自主研发建立的220G天线远场测量系统,整个系统动态范围可以做到60dB,原理框图如下:
系统原理图

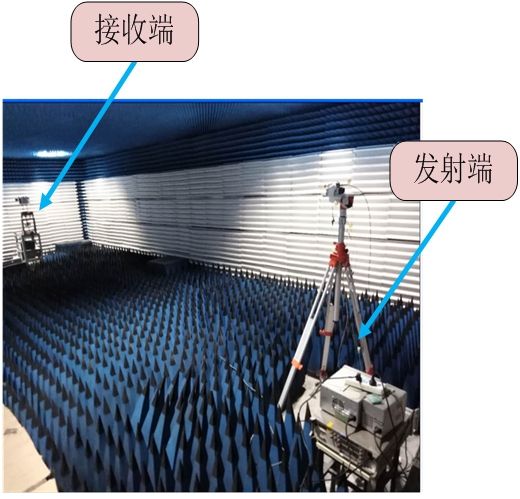

测试现场图
新品推荐1
中心频率 |
216GHz |
VSWR |
≤1.5GHz |
增益 |
≥30dB |
波束宽度 |
3.2°×4.7°(范围±20%) |
副瓣电平 |
≤-20dB |
接口类型 |
BJ2200 |

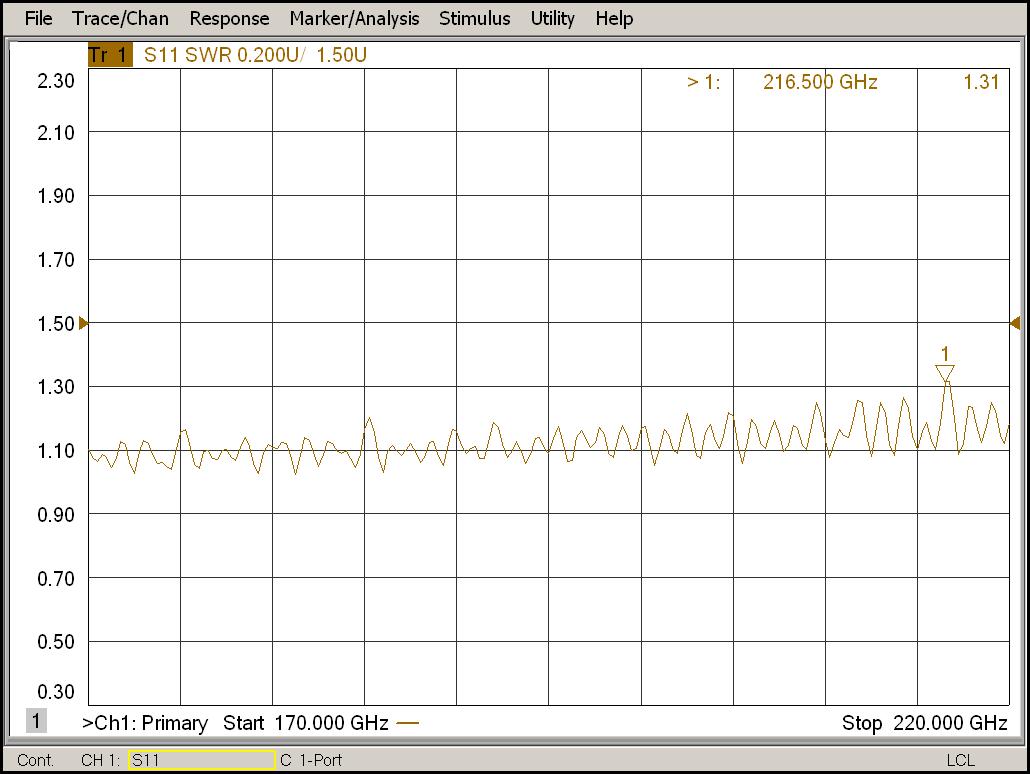

驻波测试结果

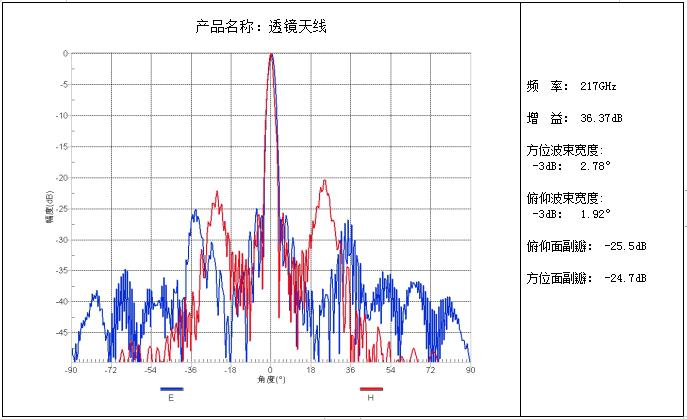

方向图测试结果
新品推荐2
中心频率 |
216GHz |
VSWR |
≤1.5GHz |
增益 |
≥30dB |
波束宽度 |
2.6°×1.6°(范围±20%) |
副瓣电平 |
≤-20dB |
接口类型 |
BJ2200 |
驻波测试结果
方向图测试结果
|
